Диаметры медных труб для сплит-систем: Полное руководство по выбору и монтажу

Выбор диаметра медных труб для трассы сплит-системы — это критически важный этап проектирования и монтажа климатического оборудования. Ошибка в расчетах на этапе закладки магистрали неизбежно приводит к катастрофическим последствиям: потере холодопроизводительности, перегреву компрессора и нарушению возврата масла.


Интернет-магазин кондиционеров в Краснодаре «Холод-Юг» подготовил детальный гайд, который поможет вам правильно подобрать расходные материалы и обеспечить долговечную работу вашей климатической техники.

Важно понимать, что указанные примеры являются ориентировочными, и всегда следует обращаться к официальной документации на конкретную модель сплит-системы OnOff. Производители предоставляют точные спецификации в инструкциях по установке и технических характеристиках. Игнорирование этих рекомендаций может привести к снижению эффективности работы кондиционера, увеличению энергопотребления и сокращению срока его службы.

Почему диаметр труб имеет решающее значение?

Фреоновая магистраль — это «артерия» кондиционера. В классических On/Off системах диаметры строго регламентированы и зависят от мощности охлаждения, измеряемой в BTU (British Thermal Units). Неправильное сечение вызывает:

1. Гидравлическое сопротивление: Слишком узкая труба заставляет компрессор работать на износ.
2. Масляное голодание: В слишком широкой газовой трубе падает скорость потока хладагента, из-за чего масло не возвращается в компрессор, что ведет к его заклиниванию.
3. Падение КПД: Система перестает выдавать заявленную мощность охлаждения или обогрева.

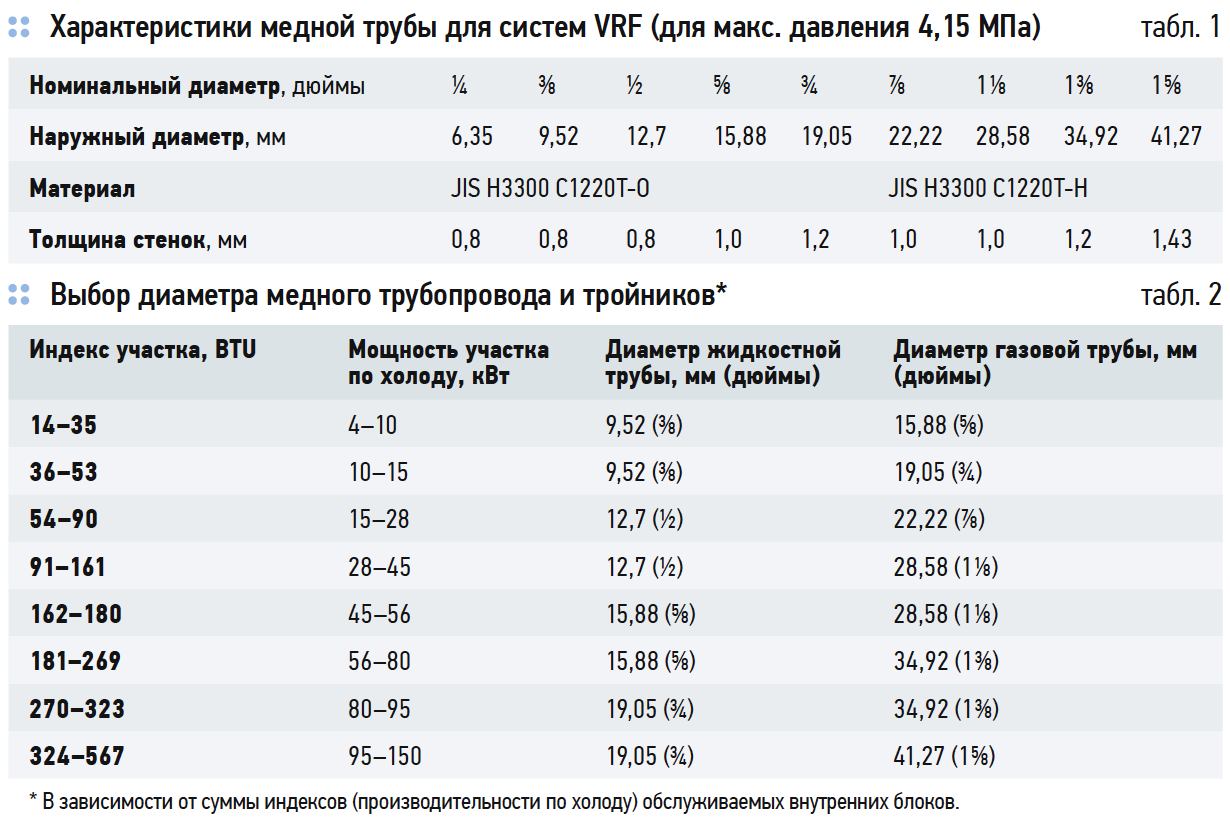

Таблица соответствия: Мощность кондиционера и диаметр труб

Магистраль всегда состоит из двух контуров: жидкостного (тонкая труба) и газового (толстая труба). В профессиональной среде и спецификациях брендов размеры традиционно указываются в дюймах.

Модели 07 (2.0 кВт) и 09 (2.5–2.7 кВт)

Это самые популярные бытовые системы для комнат площадью 20-25 кв.м.

• Жидкостная трубка: 1/4" (6.35 мм)
• Газовая трубка: 3/8" (9.52 мм) Это стандартная «связка» для большинства бюджетных и среднеценовых сплит-систем.

Модель 12 (3.5 кВт)

Кондиционеры «двенадцатки» рассчитаны на 35 кв.м.

• Жидкостная трубка: 1/4" (6.35 мм)
• Газовая трубка: 1/2" (12.7 мм)

Модель 18 (5.0–5.3 кВт)

Мощные системы для гостиных и офисов.

• Жидкостная трубка: 1/4" (6.35 мм)
• Газовая трубка: 1/2" (12.7 мм)
• Важное примечание: Ряд производителей (например, премиальные бренды) для 18-х моделей могут требовать газовую трубу увеличенного диаметра — 5/8" (15.88 мм).

Модель 24 (7.0 кВт)

Полупромышленные системы для больших площадей.

• Жидкостная трубка: 3/8" (9.52 мм)
• Газовая трубка: 5/8" (15.88 мм)

Совет от «Холод-Юг»: Перед покупкой труб  интернет-магазине в Краснодаре, обязательно сверьтесь с техническим паспортом вашего устройства.

Технические нюансы проектирования магистрали

1. Требования к материалу: Только специализированная медь

Для монтажа фреоновых трасс используется исключительно мягкая отожженная медь стандарта ASTM B280.

• Толщина стенки: Современные хладагенты R410A и R32 работают под высоким давлением. Стенка трубы должна быть не менее 0.71 мм для диаметров 1/4" и 3/8", и от 0.81 мм для более крупных сечений. Использование сантехнической или тонкостенной меди категорически недопустимо — это приведет к микротрещинам и утечке фреона.

2. Влияние длины трассы и перепада высот

Стандартные заводские расчеты актуальны для трасс длиной 5–7 метров. Если ваш объект требует сложной прокладки:

• Длинные трассы (от 15 метров): Может потребоваться увеличение диаметра газовой магистрали на одну ступень для компенсации потерь давления (согласно Service Manual).
• Маслоподъемные петли: При перепаде высот между внутренним и внешним блоком более 5 метров, установка петель обязательна для защиты компрессора.

3. Эффективная теплоизоляция

Каждая из двух трубок должна быть одета в индивидуальную теплоизоляцию из вспененного каучука или полиэтилена. Это предотвращает:

• Образование конденсата в штробах.
• Нагрев хладагента от окружающей среды (потерю КПД).

Где купить медную трубу для кондиционера в Краснодаре?

Магазин «Сплит-Монтаж» предлагает широкий ассортимент медных труб, термоизоляции и расходных материалов для профессионального монтажа. Мы понимаем, что правильный подбор диаметра — это залог долгой жизни вашей сплит-системы.

Почему выбирают нас:

• Только сертифицированная медь с правильной толщиной стенки.
• В наличии трубы всех диаметров: от 1/4" до 5/8" и более.
• Профессиональные консультации по подбору оборудования под ваши задачи.

Помните: Технический каталог производителя (Service Manual) — это ваш главный документ. Всегда ориентируйтесь на маркировку на портах подключения (кранах) внешнего блока.

Не рискуйте дорогостоящим оборудованием, доверяйте расчеты и поставку материалов профессионалам.
